Serbatoio dell'acqua con pannello GRP/FRP/SMC?
Materiale:
Realizzato in plastica rinforzata con fibra di vetro (GRP), nota anche come plastica rinforzata con fibra di vetro (FRP) o composto per stampaggio in fogli (SMC), estremamente durevole e resistente alla corrosione.
Progettazione del pannello modulare:
Solitamente realizzati con pannelli modulari, il che ne facilita la personalizzazione delle dimensioni e della forma per soddisfare esigenze specifiche.
Acqua potabile igienica e sicura:
Realizzato nel rispetto degli standard igienici, garantendo la conservazione di acqua pulita e sicura.
Non tossico e non rilascia sostanze nocive nell'acqua.
Resistenza alla corrosione e ai raggi UV:
A differenza dei serbatoi in acciaio, i serbatoi in PRFV non arrugginiscono e sono resistenti ai raggi UV, il che li rende adatti all'uso all'aperto.
Installazione leggera e facile:
Rispetto ai serbatoi in cemento e in acciaio, i serbatoi in GRP sono più leggeri, il che rende più comodi il trasporto e l'installazione.
applicazioni:
Utilizzato nell'approvvigionamento idrico comunale, nei sistemi antincendio, in agricoltura, negli edifici commerciali e negli impianti industriali.
Serbatoio d'acqua con pannello sezionale in GRP/FRP/SMC coreano prodotto in Cina
Siamo specializzati nella progettazione di serbatoi d'acqua coreani in FRP (plastica rinforzata con fibra di vetro) e offriamo servizi sia OEM che ODM. Ecco un'analisi dettagliata delle nostre competenze:
OEM (produzione di apparecchiature originali)
I clienti forniscono il design, le specifiche e il marchio, mentre tu ti occupi della produzione.
Garantisce la conformità agli standard internazionali quali SS245, ISO 9001 e altre certificazioni pertinenti.
Adatto ai settori che necessitano di soluzioni di stoccaggio dell'acqua durevoli, resistenti alla corrosione e leggere, tra cui progetti municipali, applicazioni industriali ed edifici commerciali.
ODM (produzione di design originale)
Non vi limitate a produrre, ma offrite anche la progettazione completa del prodotto e lo sviluppo tecnico.
Ciò include l'ottimizzazione strutturale, formulazioni di resina migliorate, maggiore resistenza ai raggi UV e soluzioni di assemblaggio modulare personalizzate.
Fornisce ai clienti soluzioni end-to-end, dallo sviluppo del prodotto alla produzione di massa, garantendo elevate prestazioni e durata.
Vantaggi del design coreano del serbatoio dell'acqua FRP
Elevata resistenza e durata – Progettato per resistere a condizioni ambientali difficili, tra cui temperature estreme ed esposizione a sostanze chimiche.
Leggero e resistente alla corrosione – Ideale per applicazioni in cui i tradizionali serbatoi in acciaio potrebbero presentare problemi di corrosione.
Flessibile e personalizzabile – Il design modulare consente un facile trasporto, assemblaggio e personalizzazione in base alle esigenze del cliente.
Efficienza energetica e sostenibilità – Realizzato utilizzando tecnologie avanzate di resina per ridurre l'impatto ambientale garantendone al contempo la longevità.
Nastro sigillante in schiuma
Flange in acciaio inossidabile
Scala esterna
Scala interna per serbatoio dell'acqua in FRP
Base slitta a C-channel
Barra di allacciatura interna
Barra di allacciatura
Sfiato per serbatoio dell'acqua in vetroresina
Base di supporto regolabile (opzionale)
Funzione: pannello leggero e ad alta resistenza utilizzato per costruire serbatoi d'acqua in GRP (plastica rinforzata con fibra di vetro).
Materiale: plastica rinforzata con fibra di vetro, nota per la sua resistenza alla corrosione, durevolezza e leggerezza.
Applicazione: comunemente utilizzato in applicazioni di stoccaggio idrico industriali, commerciali e municipali, garantendo prestazioni a lungo termine in diverse condizioni ambientali.
2. Nastro sigillante in schiuma
Funzione: utilizzato per sigillare tra i pannelli del serbatoio dell'acqua per evitare perdite d'acqua e fornire ammortizzazione.
Materiale: solitamente realizzato in EPDM, PE, PU o schiuma di silicone, offre proprietà impermeabili, resistenti alle intemperie, ai raggi UV e alle alte temperature.
Applicazione: essenziale per l'assemblaggio di serbatoi d'acqua modulari, garantendo una tenuta sicura e impermeabile.
3. Flange in acciaio inossidabile
Funzione: Utilizzato per collegare tubi e raccordi al serbatoio dell'acqua, garantendo una giunzione sicura e a tenuta stagna.
Materiale: acciaio inossidabile (SS304/SS316), che offre un'elevata resistenza alla corrosione.
Applicazione: Adatto sia per acqua potabile che per applicazioni industriali, garantisce un flusso d'acqua affidabile e l'integrazione del sistema.
4. Scala esterna
Funzione: fornisce un accesso sicuro per la manutenzione e l'ispezione del serbatoio dell'acqua.
Materiale: acciaio zincato, acciaio inossidabile o alluminio, con pioli antiscivolo opzionali.
Applicazione: Installato su grandi serbatoi dove sono richieste ispezioni o pulizie regolari, nel rispetto delle norme di sicurezza.

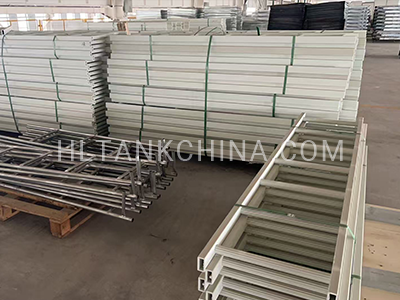

5. Scala interna in FRP
Funzione: Consente un accesso sicuro all'interno del serbatoio dell'acqua per la pulizia, l'ispezione e la manutenzione.
Materiale: FRP/GRP, acciaio inossidabile o acciaio zincato. L'FRP/GRP è consigliato per una migliore resistenza alla corrosione e un ridotto rischio di contaminazione da acqua.
Applicazione: Installate all'interno del serbatoio dell'acqua, sono particolarmente adatte per ambienti umidi e corrosivi a lungo termine. Le scale interne in FRP/GRP non arrugginiscono, non si sfaldano e non rilasciano contaminanti metallici nell'acqua immagazzinata, contribuendo a mantenere una qualità dell'acqua più pulita e sicura per applicazioni di stoccaggio di acqua potabile e industriale.
6. Base slitta a C-Channel
Funzione: funge da base strutturale per il serbatoio dell'acqua, sollevandolo da terra per prevenirne la corrosione e migliorarne la stabilità.
Materiale: acciaio zincato a caldo o acciaio inossidabile, che garantisce resistenza alla ruggine e durevolezza.
Applicazione: Utilizzato in serbatoi d'acqua industriali e commerciali dove è richiesta una base robusta per distribuire uniformemente il carico.
7. Barra di allacciatura interna
Funzione: rafforza la struttura interna del serbatoio, prevenendone la deformazione dovuta alla pressione dell'acqua.
Materiale: acciaio zincato o acciaio inossidabile.
Applicazione: essenziale per serbatoi d'acqua di grandi dimensioni o ad alta capacità, in quanto garantisce l'integrità strutturale a lungo termine.
8. Barra di allacciatura
Funzione: fornisce ulteriore rinforzo e rinforzo all'interno del serbatoio, sostenendo i pannelli contro la pressione interna dell'acqua.
Materiale: acciaio zincato o acciaio inossidabile, progettato per applicazioni pesanti.
Applicazione: utilizzato in serbatoi d'acqua a pannelli modulari, garantendo un'elevata durata in diverse condizioni di pressione.

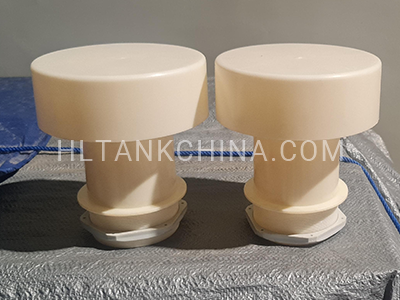

9. Sfiato per serbatoio dell'acqua in GRP (2 pollici/4 pollici equivalenti a DN 50 e DN 100)
Funzione: fornisce un'altezza regolabile e un supporto di livellamento per il serbatoio dell'acqua, soprattutto su terreni irregolari.
Materiale: acciaio zincato o acciaio inossidabile, con bulloni regolabili per un controllo preciso dell'altezza.
Applicazione: Ideale per installazioni su terreni irregolari, offre flessibilità e stabilità.
10. Base di supporto regolabile (opzionale)
Funzione: fornisce un'altezza regolabile e un supporto di livellamento per il serbatoio dell'acqua, soprattutto su terreni irregolari.
Materiale: acciaio zincato o acciaio inossidabile, con bulloni regolabili per un controllo preciso dell'altezza.
Applicazione: Ideale per installazioni su terreni irregolari, offre flessibilità e stabilità.
Come realizzare un pannello modulare coreano per serbatoio d'acqua in GRP/FRP/SMC?
1. Preparazione delle materie prime: Resina premiscelata con rinforzo in fibra di vetro, riempitivi, catalizzatori e pigmento.
2. Taglio e pesatura: I fogli SMC vengono tagliati nella misura richiesta e pesati con cura in base al volume della cavità dello stampo.
3. Preparazione dello stampo: Stampi in acciaio (superiore e inferiore) vengono puliti e rivestiti con un agente distaccante.
4. Stampaggio a caldo: Il materiale SMC viene posizionato all'interno dello stampo con uno strato aggiuntivo di panno in fibra di vetro e la temperatura viene aumentata a circa 130–150°C per alcuni minuti.
5. Sformatura: Dopo la polimerizzazione, il pannello viene rimosso dallo stampo.
6. Finitura superficiale: Alcuni pannelli vengono levigati o lucidati per ottenere una finitura più liscia.
7. Foratura e trattamento dei bordi: Forare i fori per bulloni, connettori e flange. (I pannelli coreani per serbatoi d'acqua FRP (SMC) sono progettati con tutti e quattro i lati a Angolo retto di 90 gradiQuesta struttura a bordo squadrato consente un allineamento preciso e una tenuta stagna tra i pannelli adiacenti durante l'assemblaggio)
8. Ispezione di qualità: Controlli dimensionali (lunghezza, larghezza, spessore) e visivi (crepe, bolle, finitura) e prove meccaniche (resistenza alla flessione, assorbimento d'acqua, resistenza all'impatto).
9. Imballaggio e stoccaggio: I pannelli vengono impilati e imballati utilizzando separatori di schiuma o cartone.

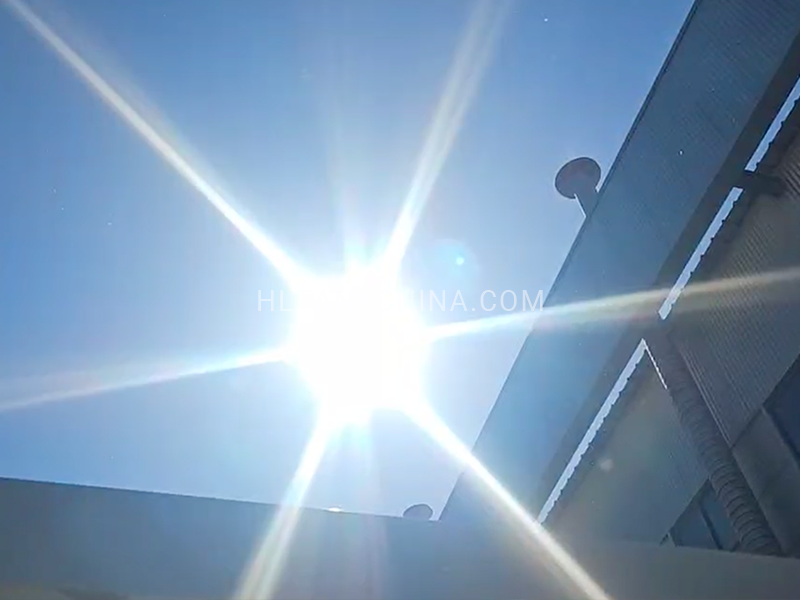

Test di trasmissione della luce per pannelli di serbatoi d'acqua: tutela della qualità dell'acqua e della salute.
Eseguiamo test di trasmissione luminosa su singoli pannelli di serbatoi d'acqua per valutarne le prestazioni di schermatura dalla luce solare intensa. Una buona opacità contribuisce a impedire alla luce solare di penetrare nel serbatoio, riducendo il rischio di proliferazione di alghe nell'acqua immagazzinata. Questo test si concentra non solo sulle prestazioni del materiale e sulla qualità del prodotto, ma anche sulla salute e la sicurezza dell'acqua immagazzinata, offrendo ai clienti una soluzione di serbatoi d'acqua più pulita, sicura e affidabile.

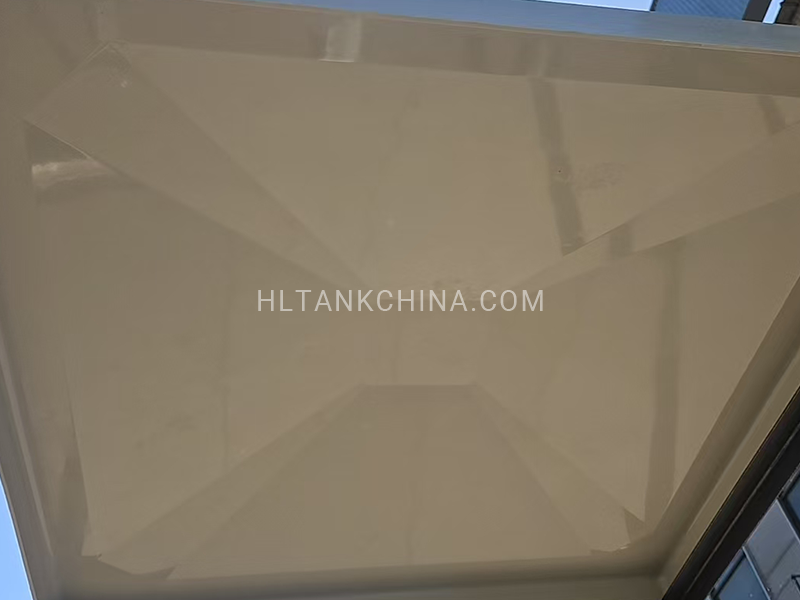

Test di trasmissione luminosa del pannello del tetto (10.5 kg).
Non trasmette la luce, contrastando la crescita delle alghe e proteggendo la salute.
Pannello serbatoio acqua GRP/FRP/SMC Controllo di qualità-Test di pressione idrostatica prima dell'imballaggio (per ogni ordine)
Il test di pressione idrostatica è un processo di controllo qualità critico utilizzato per verificare la forza, prestazione di tenutae durevolezza di pannelli per serbatoi d'acqua in GRP. Ogni pannello per serbatoi d'acqua in GRP viene sottoposto rigorosi test di pressione dell'acqua prima della consegna per garantire che soddisfi gli standard strutturali e di sicurezza.
Durante il test, i pannelli vengono assemblati in una sezione del serbatoio e riempiti con acqua sotto condizioni di pressione controllata, simulando le forze reali che dovranno affrontare durante l'uso. Questo aiuta a confermare che:
-
Ci sono nessuna perdita in corrispondenza dei giunti dei pannelli o delle flange.
-
I pannelli possono resistere alla pressione dell'acqua progettata senza deformazioni o guasti.
I nostri pannelli per serbatoi d'acqua in vetroresina sono testati in conformità con gli standard internazionali pertinenti come BS 7491, SS 245, o specifiche di progetto personalizzate.
Il test di pressione idrostatica è un passaggio essenziale nella fornitura sicuro, affidabile e duraturo soluzioni di stoccaggio dell'acqua per i nostri clienti.
L'altezza del serbatoio dell'acqua del pannello GRP/FRP/SMC corrisponde al peso del pannello corrispondente
I serbatoi più alti richiedono pannelli più resistenti: man mano che l'altezza del serbatoio aumenta, aumenta anche la pressione dell'acqua sul fondo. Per resistere a questa pressione, ai livelli inferiori vengono utilizzati pannelli più spessi e pesanti.
| Altezza | Pannello inferiore | Primo lato | Lato due | Lato tre | Lato quattro | Lato cinque | Tetto |
|---|---|---|---|---|---|---|---|
| 1000 mm | 15 kg | 12.5 kg | 10.5 kg | ||||
| 1500 mm | 16 kg | 15 kg | 10.5 kg
(1×0.5 m mezzo pannello) |
10.5 kg | |||
| 2000 mm | 17.5 kg | 15 kg | 12.5 kg | 10.5 kg | |||
| 2500 mm | 19 kg | 16 kg | 15 kg | 10.5 kg
(1×0.5 m mezzo pannello) |
10.5 kg | ||
| 3000 mm | 21.5 kg | 18 kg | 15 kg | 12.5 kg | 10.5 kg | ||
| 3500 mm | 23 kg | 21 kg | 18 kg | 15 kg |
10.5 kg (1×0.5 m mezzo pannello) |
10.5 kg | |
| 4000 mm | 25 kg | 24 kg | 18 kg | 15 kg | 12.5 kg | 10.5 kg | |
| 4500 mm | 29 kg | 27 kg | 23 kg |
12.5 kg (1×0.5 m mezzo pannello) |
15 kg | 12.5 kg | 10.5 kg |
| 5000 mm | 29 kg | 27 kg | 23 kg | 18 kg | 15 kg | 12.5 kg | 10.5 kg |
Prestazioni del pannello GRP/FRP/SMC della Corea
| Caratteristiche | Prestazioni del pannello GRP | Criteri accettati |
|---|---|---|
| Resistenza alla trazione (MN/m²) | > 103 | >70 (minuto) |
| Resistenza alla flessione (MN/m²) | > 191 | > 100 (minimo) |
| Modulo elastico in flessione (MN/m²) | > 12260 | > 6000 (minimo) |
| Contenuto di vetro (%) | > 33 | > 25 (minimo) |
| Durezza Barcol | 57 | >30 (minuto) |
| Assorbimento dell'acqua (%) | 0.1 | 0.5 (max) |
Approvato WRAS per il serbatoio dell'acqua in pannello GRP/FRP/SMC della Corea
Certificazione WRAS (Water Regulations Advisory Scheme) è un requisito obbligatorio nel Regno Unito per garantire che i prodotti a contatto con l'acqua potabile non contaminino l'acqua e siano conformi alle Norme per l'approvvigionamento idrico (raccordi idrici). For Serbatoi d'acqua in FRP/GRP (plastica rinforzata con fibra di vetro)I test WRAS si concentrano principalmente sulle seguenti aree:
Test di sicurezza dei materiali
Verificare che i materiali GRP (resina, fibra di vetro, adesivi, ecc.) non rilascino sostanze nocive nell'acqua potabile.
I test vengono condotti secondo la Norma BS6920 per materiali non metallici da un laboratorio approvato dal WRAS.
Test di prestazioni meccaniche e strutturali
Verificare la stabilità del serbatoio completamente pieno, verificando eventuali perdite, rotture o deformazioni.
Include test di pressione statica e di durabilità.
Test di superficie e pulibilità
Assicurarsi che le superfici interne del serbatoio siano lisce, prive di angoli morti, facili da pulire e che prevengano la proliferazione batterica.
Le superfici non devono presentare scheggiature, screpolature o crepe.
Resistenza all'invecchiamento
Valutare se le prestazioni del materiale peggiorano o rilasciano sostanze nocive in caso di immersione prolungata in acqua, alte temperature o esposizione ai raggi UV.
Test di migrazione (test di migrazione di materiali non metallici)
Si esegue immergendo il materiale in condizioni di tempo e temperatura specificate per rilevare qualsiasi migrazione eccessiva di sostanze chimiche nell'acqua.
Valuta parametri come odore, sapore, colore e tossicità.
Cosa può fare Huili per la soluzione del tuo serbatoio d'acqua?
Per vostra conoscenza, vi offriamo gratuitamente il disegno del serbatoio dell'acqua, che vi sarà utile per comprendere meglio il funzionamento del serbatoio.
I pannelli vengono imballati su pallet e gli angoli sono protetti da angolari in carta rigida per evitare di danneggiarli.
Custodia in compensato utilizzata per gli accessori, per differenziare facilmente tutti gli articoli.
Visualizzazione del serbatoio dell'acqua con pannello in GRP/FRP/SMC in Corea
Presentazione del serbatoio d'acqua in GRP coreano da 12 giri: progettazione personalizzata complessa per il progetto di Singapore
Questo progetto presenta una complessità unica 12 giri Serbatoio d'acqua sezionale in GRP coreano, progettato e installato su misura da Huili per una struttura a Singapore. L'intricato layout richiedeva soluzioni ingegneristiche avanzate per superare i vincoli di spazio mantenendo al contempo la piena funzionalità e integrità strutturale. Questo caso dimostra l'esperienza di Huili nella fornitura di serbatoi d'acqua in GRP di tipo coreano altamente personalizzati per ambienti difficili.
Se sei interessato anche al serbatoio d'acqua in GRP di tipo coreano, mandami un'e-mail [email protected] o invia un messaggio Whatsapp:+8618505343912
Dimostrazione delle capacità di Huili nei grandi e alti serbatoi d'acqua sezionali in pannelli GRP/FRP/SMC in Corea
Huili non è solo esperta nella progettazione e installazione di complessi serbatoi d'acqua multi-giro come il progetto di Singapore di cui sopra, ma anche nella fornitura di serbatoi alti e di grandi dimensioni. I due progetti seguenti presentano serbatoi d'acqua sezionali in pannello GRP coreano con capacità superiori a 1000 metri cubi e un'altezza di 5 metri.
Pannello in vetroresina Indonesia Corea per serbatoio d'acqua 20x18x3m
Progetto Indonesia 23×16(4+4+4+4)x5m (H) (Con divisori)
Serbatoio dell'acqua tradizionale in pannello GRP/FRP/SMC (standard nazionale 12S101) (opzionale).
Produciamo due tipi di serbatoi per l'acqua in GRP, uno è superiore al serbatoio per l'acqua in GRP coreano (standard SS245), l'altro è inferiore al serbatoio per l'acqua in GRP tradizionale (standard nazionale 12S101).
Di seguito sono riportati i nostri progetti standard nazionali per i serbatoi d'acqua in GRP.
Se sei interessato anche al serbatoio d'acqua GRP standard nazionale, inviami un'e-mail [email protected] o invia un messaggio Whatsapp:+8618505343912
Serbatoio d'acqua sezionale con pannello GRP/FRP/SMC elevato (sopraelevato) vs serbatoio d'acqua con pannello GRP/FRP/SMC interrato
A seconda della posizione di installazione, i serbatoi d'acqua in pannelli in GRP (chiamati serbatoi d'acqua in FRP o serbatoi d'acqua in SMC) possono essere classificati in serbatoi sopraelevati (o sospesi) e serbatoi interrati (o interrati). Ecco una descrizione dettagliata di ciascuna tipologia:
Serbatoio d'acqua in GRP elevato (serbatoio d'acqua in GRP sopraelevato)
Posizione di installazione: Installato in quota, solitamente in cima a una torre, a una struttura di supporto in acciaio o sul tetto di un edificio.
Scopo:
Fornisce un approvvigionamento idrico per gravità, eliminando la necessità di un pompaggio continuo.
Garantisce una pressione dell'acqua stabile per applicazioni residenziali, commerciali e industriali.
Comunemente utilizzato nei sistemi di approvvigionamento idrico comunale, nei grattacieli, nell'irrigazione agricola e nei sistemi antincendio.
Caratteristiche strutturali:
Richiede strutture di supporto robuste (torri in cemento o acciaio) per sostenere il peso del serbatoio pieno.
Spesso il serbatoio è dotato di rivestimenti resistenti alla corrosione per resistere all'esposizione all'esterno.
Può essere realizzato in pannelli modulari per facilitarne il trasporto e il montaggio.
vantaggi:
Efficienza energetica: sfrutta la gravità anziché affidarsi alle pompe.
Fornitura d'acqua affidabile anche in caso di interruzioni di corrente.
svantaggi:
Costi di installazione più elevati a causa della necessità di una struttura di supporto.
Richiede rinforzo strutturale per resistere a terremoti e vento.
Serbatoio d'acqua in GRP interrato (serbatoio d'acqua interrato)
Posizione di installazione: Installato direttamente sul terreno o su una base/fondazione in cemento.
Scopo:
Utilizzato per lo stoccaggio dell'acqua nelle fabbriche, nella protezione antincendio, in agricoltura e nelle aree residenziali.
Funge da riserva idrica in caso di carenze o emergenze.
Caratteristiche strutturali:
Solitamente modulari e assemblati mediante pannelli in acciaio zincato.
Spesso dotati di tubi di ingresso, uscita, troppo pieno e drenaggio per una gestione efficiente dell'acqua.
Può essere personalizzato in varie dimensioni e forme per adattarsi allo spazio disponibile.
vantaggi:
Installazione più semplice con requisiti strutturali inferiori.
Scalabile: può essere ampliato aggiungendo altri pannelli.
svantaggi:
Richiede una pompa per distribuire l'acqua ad alta pressione.
Occupa più spazio a terra, il che potrebbe non essere l'ideale nelle aree urbane.
Riepilogo del confronto
| Caratteristica | Serbatoio d'acqua in GRP rialzato | Serbatoio d'acqua in GRP interrato |
|---|---|---|
| SERVIZIO DI | Installato su torri d'acciaio o supporti in cemento | Posizionato su base di cemento o interrato nel terreno |
| Fornitura d'acqua | Sistema alimentato a gravità, riduce la necessità di pompe | Richiede pompe per la distribuzione dell'acqua |
| Manutenzione | Più difficile a causa dell'altezza, necessita di impalcature | Facile accesso per pulizia e ispezioni |
| Costo iniziale | Più alto, grazie alla struttura di supporto | Più basso, nessuna struttura di elevazione richiesta |
| Costo dell'operazione | Più basso nel lungo termine (sfrutta la gravità) | Maggiore grazie al funzionamento continuo della pompa |
| Applicazioni tipiche | Approvvigionamento idrico rurale, irrigazione agricola, uso di riserva | Sistemi idrici urbani, edifici residenziali, fabbriche |
Prodotti correlati al serbatoio dell'acqua
Resta in contatto con noi
